三次元旋振筛概述

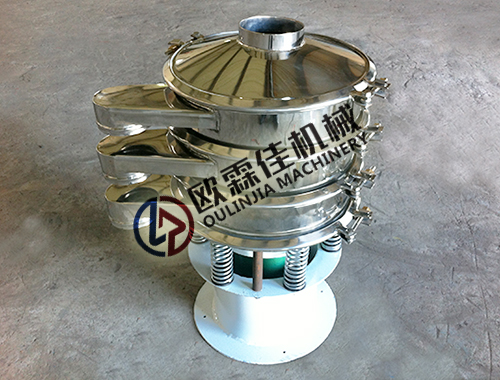

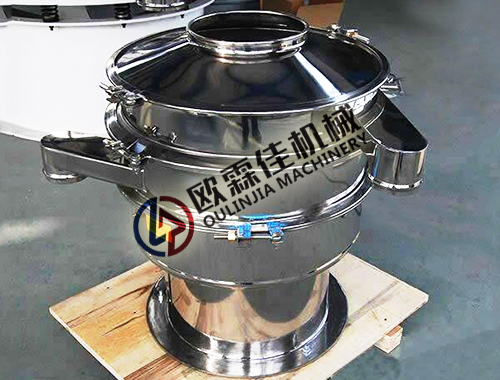

三次元旋振筛（简称“旋振筛”）是欧霖佳机械主营产品之一，是一种高精度筛分机，总的功能是把干物料分离成不同的粒径组或从液体中分离出固体。被筛选物料由筛分机上方进料口落入筛面，物料在离心电机产生的三次元振动下在筛面进行螺旋扩散运动，粒径较小物料透过筛孔自由落下，每种规格的物料均由可360度任意旋转排料口自动排出完成筛分工作（图片中排料口重叠是为运输方便，实际使用中每一排料口均可360任意旋转）。
三次元旋振筛具有噪音低、密封性好、效率高、能耗低、操作简单等特点，设备操作人员可以设定物料穿过筛网的速度和网上运行轨迹，为需要筛分的产品提供较大的处理能力和筛分效率；无论是湿物料或是干物料、重质或轻质、粗粒或细粒，均可使用三次元旋振筛进行有效的筛选、除杂、过滤工作。
三次元旋振筛能把各类浆液中的非溶性固体物质迅速排出，并连续排渣；单台三次元旋振筛过滤量高达100立方。
分级就是把颗粒、粉末分成大小不同的粒子段；单台三次元旋振筛可配置1-5层筛网能连续分选出2-6个粒级并控制较窄的力度范围。
工作原理
三次元旋振筛由直立式振动电机作激振源，电机上、下两端各安装有偏心块，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动由振动体传递给筛面，筛面上的物料运行轨迹呈螺旋式由内向外扩散，故称作三次元旋振筛。

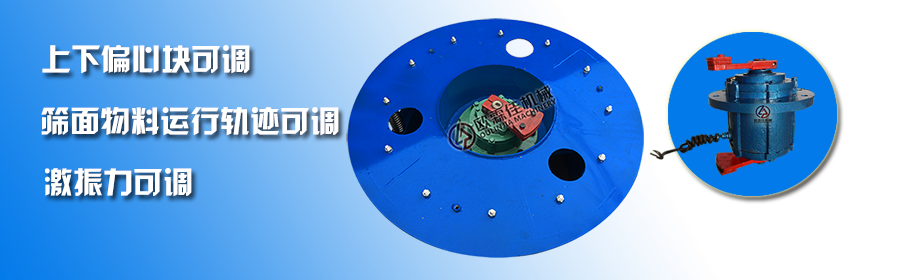

上部偏心块产生水平振幅，下部偏心块产生垂直振幅，通过增加或减少上下偏心块的重量，可以调节旋振筛的水平或垂直振动幅度，以适合不同比重物料的筛选工作。
调节振动电机上、下两端偏心块的相位角，可以改变物料在筛面上的运动轨迹。
工作模拟与行业应用
行业应用

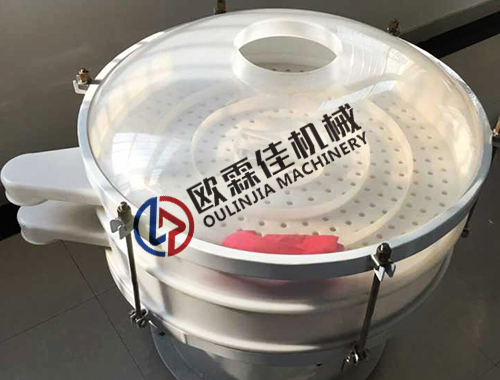

欧霖佳机械生产的三次元旋振筛已广泛应用于各行各业，为适用更多行业，我公司另可定做各种特殊型号的三次元旋振筛，如加高型、防爆型、移动型、塑料型、强制筛分型、除尘型等特殊型号。

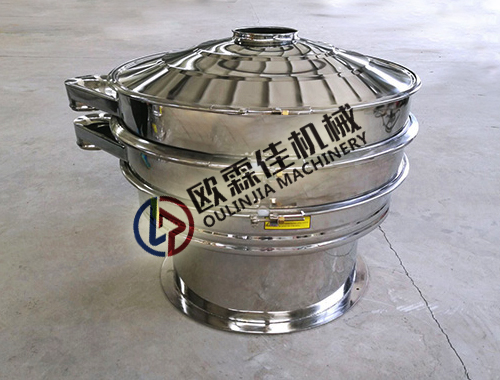

闸门式三次元旋振筛可保证所筛分的物料在筛机内的停留时间，达到精度要求时开启闸门排出筛上物料，用以保证筛分精度及处理量。

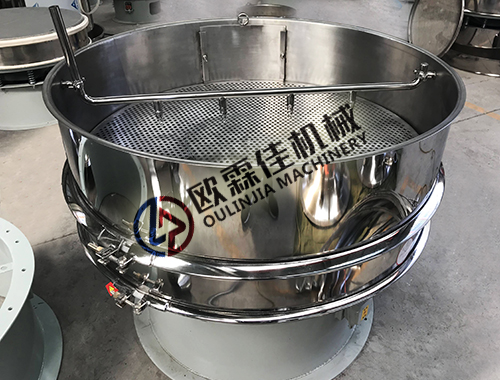

加缘式三次元旋振筛是针对大投料量、防止物料飞溅、易于观察筛网的机型，特别适用于陶瓷泥浆、颜料等浆液的过滤。
食品：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、 果汁、面粉、调味品、糊精、饮料、酵母粉等；
医药：中西药粉、中西药液、工业药品、医药中间体、纤维素等；
新能源：电池材料等；
化工：树脂、涂料、化妆品、油漆、硅胶、聚乙烯粉、洗衣粉等；
金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂、碳化硅、石榴石等；
陶瓷：泥浆、釉料、陶瓷原料等。
标准结构与型号

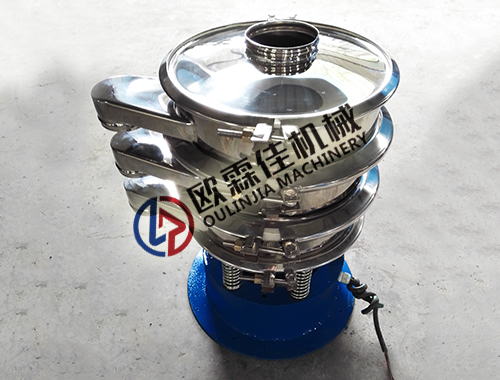

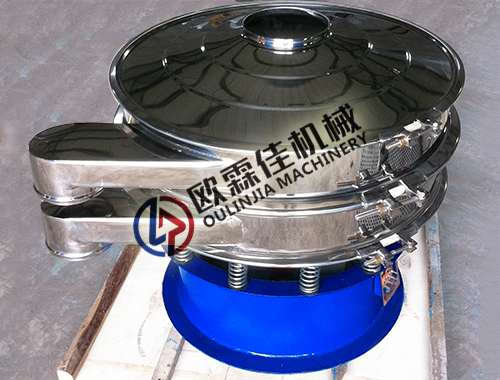

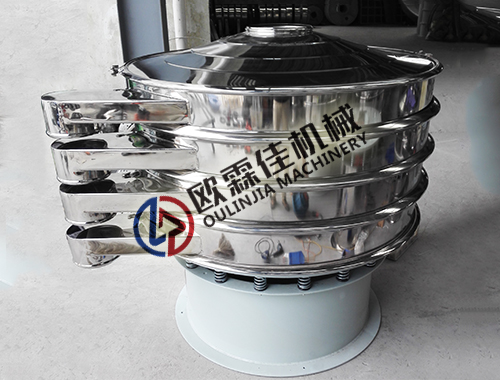

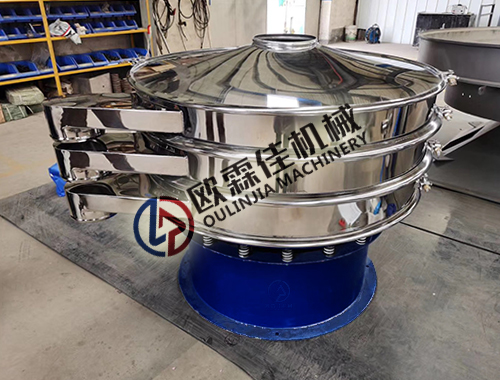

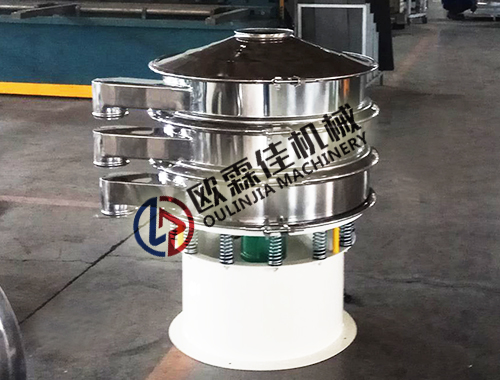

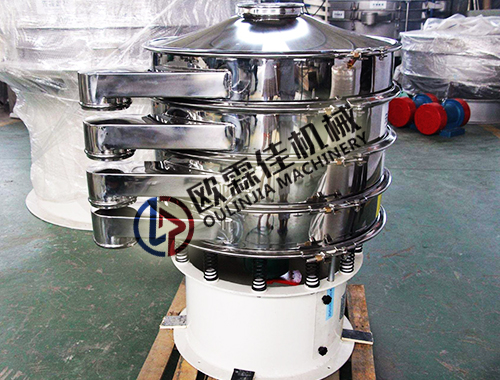

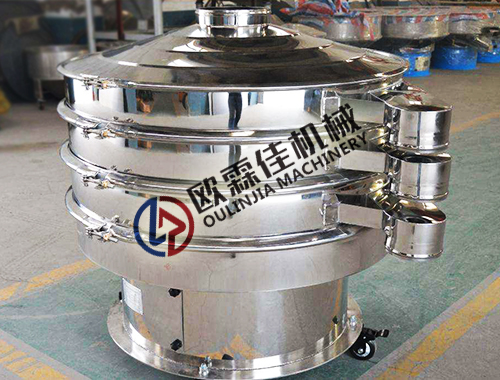

1层式三次元旋振筛安装1个目数的筛网（例80目），有两个排料口（上排料口排粗料，下排料口排细料），依次2层安装2个目数的筛网（例80目、100目）三个排料口，上图为3层旋振筛，可同时筛分出四种大小不同规格的物料。
三次元旋振筛型号以标准直径与几层网架命名。
特点
1、应用范围广，各类粉末、颗粒、液体与混合料均可有效筛分；
2、设计精巧耐用效率高、只需要较少的功率消耗；
3、独特网架设计，筛网寿命长，换网容易，操作简单，清洗方便；
4、体积小、节省空间，无需地基安装、移动方便；
5、网孔不堵塞、粉末不飞扬，可以筛分细至500目的颗粒，过滤500目浆液；
6、可根据不同要求，规格从400mm-2000mm，最多可放置5个不同目数的筛网，可以分离出6种不同的粒子段。

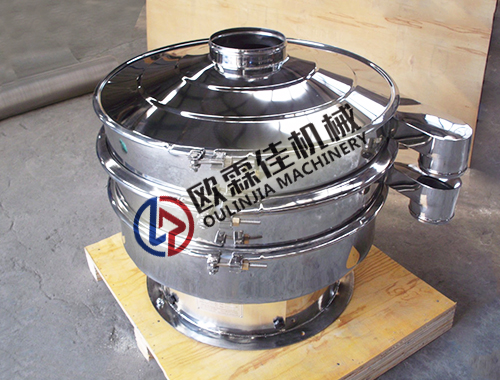

部分细节
主要参数
点击查看三次元旋振筛安装使用说明书

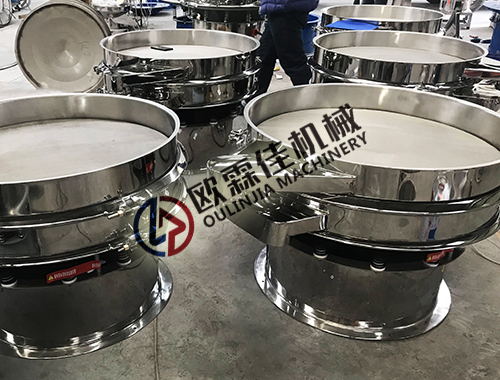

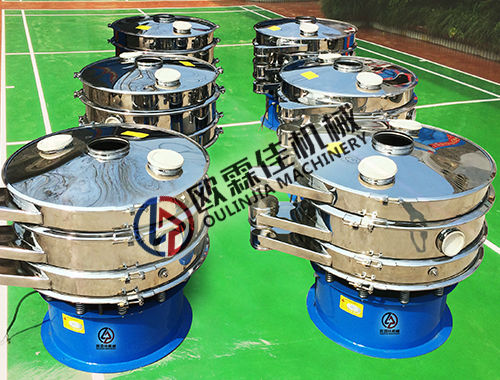

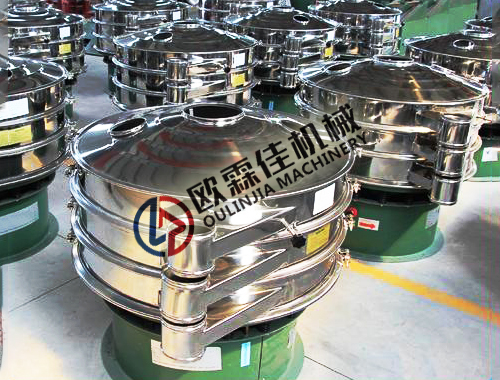

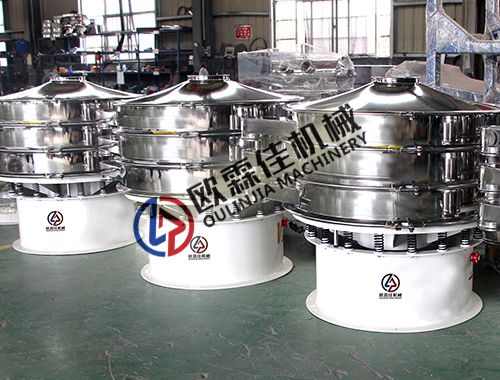

实机展示与应用现场
